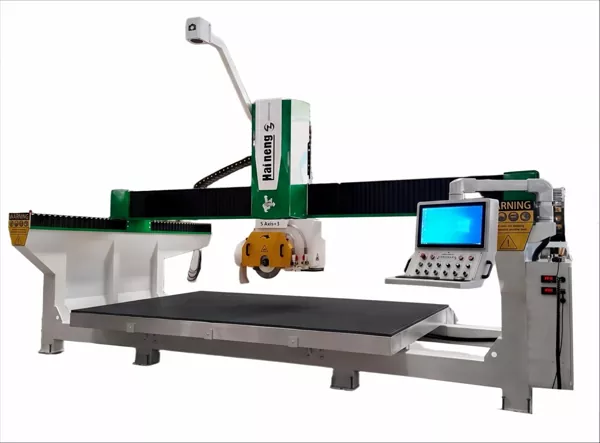

HTQ700GLMáy cưa cầu CNC 5 trụcđược thiết kế cho các bộ xử lý đá cần linh hoạt hơn so với thiết lập cắt thẳng thông thường. Với điều khiển CNC, lập trình nhập CAD, chuyển động đầu cắt có thể điều chỉnh và cấu trúc hàn chịu lực cao, máy hỗ trợ nhiều ứng dụng cắt và tạo hình đá.
Máy cưa cầu CNC 5 trục HTQ700GL có thể làm được những gì?
Không phải mọi dự án đá đều có đường viền hình chữ nhật. Mặt bàn bếp, mặt bàn trang điểm trong phòng tắm, các thành phần kiến trúc và các mảnh đá trang trí có thể yêu cầu các cạnh góc cạnh, mặt cắt cong hoặc các bộ phận có hình dạng tùy chỉnh.
HTQ700GL hỗ trợ nhiều hoạt động cắt và định hình, bao gồm:
- Cắt thẳng và cắt góc:Gia công tấm đá và cắt các bộ phận ở góc độ phù hợp.
- Cắt theo hình dáng tùy chỉnh:Sản xuất các dạng hình tròn, hình bầu dục, hình quạt, hình đa giác, hình kim cương và các dạng không đều khác.

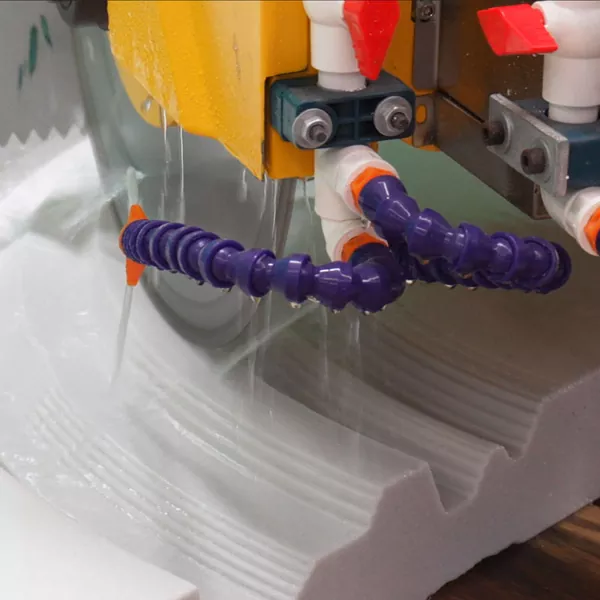

- Hồ sơ cong:Đi theo các đường nét thẳng và cong để có được các thành phần đá trang trí phù hợp.
- Cắt rãnh:Tạo các rãnh thẳng, góc cạnh và dạng lưới cho các ứng dụng thích hợp.
- Vát mép và tạo hình cạnh:Sử dụng chuyển động đầu cắt có thể điều chỉnh để đáp ứng các yêu cầu thiết kế khác nhau.
Thông số kỹ thuật của máy liệt kê chuyển động quay của trục C từ 0 đến 360 độ và chuyển động của trục A từ 0 đến 90 độ. Bàn làm việc có phạm vi nghiêng tối đa được chỉ định từ 0 đến 85 độ.
Những phạm vi chuyển động này cung cấp cho người chế tạo nhiều lựa chọn hơn khi lập kế hoạch công việc tùy chỉnh. Khả năng xử lý thực tế phụ thuộc vào vật liệu, kích thước phôi, cấu hình lưỡi dao, dụng cụ và phương pháp cắt đã chọn. Đối với những công việc đòi hỏi khắt khe hoặc bất thường, hãy yêu cầu nhà cung cấp xác nhận việc thiết lập và sắp xếp thử nghiệm cắt mẫu.
Ứng dụng trong chế tạo mặt bàn và đá
Mặt bàn bếp và phòng tắm
Việc sản xuất mặt bàn thường liên quan đến nhiều thứ hơn là kích thước một tấm. Tùy thuộc vào thiết kế, công việc có thể yêu cầu các cạnh góc cạnh, lỗ thoát nước, lỗ vòi hoặc rãnh thoát nước.
HTQ700GL hỗ trợ các hoạt động cắt và định hình. Với phụ kiện dao phay tùy chọn và dụng cụ phù hợp, máy cũng có thể được cấu hình cho các nhiệm vụ gia công bổ sung, bao gồm lỗ phay và lỗ vòi, rãnh thoát nước và cạnh mặt bàn. Đánh bóng đòi hỏi bánh mài và dụng cụ phù hợp.
Đối với các xưởng xử lý cả mặt bàn tiêu chuẩn và thiết kế tùy chỉnh, cấu hình này có thể giúp mang lại một số thao tác phù hợp trên một máy. Xác nhận thiết bị tùy chọn và dụng cụ cần thiết trước khi đặt hàng.
Chế biến đá granite và đá cẩm thạch
Xưởng đá granite và đá cẩm thạch thường xử lý các sản phẩm có độ dày, đường nét và yêu cầu hoàn thiện khác nhau. HTQ700GL phù hợp để đánh giá các ứng dụng như các thành phần đá được định hình, các vết cắt góc cạnh và các mặt cắt trang trí.
Phạm vi đường kính lưỡi được chỉ định là 350 đến 700 mm. Đường kính lưỡi cắt tối đa không được coi là độ sâu cắt tối đa. Độ sâu cắt có thể đạt được và điều kiện làm việc khuyến nghị tùy thuộc vào cấu hình máy, lưỡi cắt và vật liệu được chọn.
Ngói và đá nhân tạo
Gạch khổ lớn và các sản phẩm đá nhân tạo có thể yêu cầu các đường cắt được lên kế hoạch và các phương pháp xử lý cạnh cụ thể. HTQ700GL sử dụng điều khiển CNC và lập trình nhập CAD để hỗ trợ các hoạt động được lập trình cho các vật liệu và thiết kế bộ phận phù hợp.
Trước khi xử lý các vật liệu không quen thuộc, hãy xác nhận khả năng tương thích của lưỡi dao, giá đỡ phôi, cài đặt bước tiến và chất lượng cạnh hoàn thiện cần thiết với nhà cung cấp.
Lập trình nhập CAD và vận hành CNC
Lập trình là một yếu tố quan trọng cần cân nhắc khi xưởng đá xử lý các hình dạng bộ phận khác nhau và bản vẽ của khách hàng. Máy có khả năng di chuyển rộng sẽ hữu ích nhất khi người vận hành có thể chuẩn bị các đường cắt cần thiết theo cách có thể lặp lại.

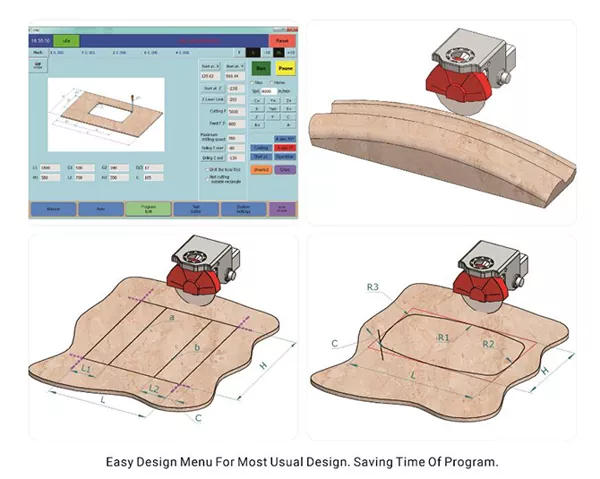

HTQ700GL sử dụng điều khiển CNC và lập trình nhập CAD. Tài liệu sản phẩm của nó mô tả giao diện màn hình cảm ứng được thiết kế để đơn giản hóa hoạt động và hệ thống có thể tạo đồ họa từ dữ liệu đã nhập.
Một quy trình công việc điển hình bao gồm việc chuẩn bị bản vẽ, nhập dữ liệu CAD tương thích, kiểm tra các yêu cầu xử lý, thiết lập vật liệu và dụng cụ cũng như xác minh công việc trước khi bắt đầu xử lý tự động.
Cách tiếp cận này phù hợp với những xưởng thường xuyên nhận được bản vẽ tùy chỉnh hoặc lặp lại quá trình sản xuất các bộ phận tương tự. Trước khi mua HTQ700GLMáy cưa cầu CNC 5 trục, xác nhận các định dạng tệp CAD được hỗ trợ, yêu cầu phần mềm và sắp xếp đào tạo người vận hành.
Cấu trúc hạng nặng và các thành phần chuyển động
Kết cấu máy là một yếu tố khác cần cân nhắc khi lựa chọn thiết bị cho sản xuất thông thường. HTQ700GL sử dụng cấu trúc hàn cứng tích hợp. Các thành phần chuyển động được ghi lại của nó bao gồm đường ray tuyến tính, vít bi, bánh răng xoắn ốc, bộ giảm tốc hành tinh có độ chính xác cao và hệ thống servo.
Máy có động cơ chính 22 kW được chỉ định và dải tốc độ từ 0 đến 6.000 vòng / phút. Tổng công suất máy lắp đặt được liệt kê là 33 kW.
Những thông số kỹ thuật này cung cấp điểm khởi đầu hữu ích để so sánh thiết bị. Tuy nhiên, tốc độ cắt, chất lượng lưỡi cắt hoàn thiện và sản lượng sản xuất phụ thuộc vào các yếu tố như lưỡi dao đã chọn, đặc tính vật liệu, độ sâu cắt, cài đặt bước tiến và thiết lập người vận hành.
Thông số kỹ thuật HTQ700GL
Các số liệu sau đây dựa trên tài liệu sản phẩm của nhà sản xuất. Chuyển đổi Imperial là gần đúng.
| Đặc điểm kỹ thuật | HTQ700GL |
|---|---|
| Loại máy | Máy cưa cầu khối nặng CNC 5 trục |
| Hệ thống điều khiển | CNC |
| Phương pháp lập trình | Nhập CAD |
| Đường kính lưỡi | 350–700 mm (13,8–27,6 in) |
| Công suất động cơ chính | 22 kW (khoảng 29,5 mã lực) |
| Phạm vi tốc độ | 0–6.000 vòng/phút |
| Hành trình trục X | 3.800 mm (149,6 inch) |
| Hành trình trục Y | 2.400 mm (94,5 inch) |
| Hành trình trục Z | 500 mm (19,7 inch) |
| Xoay trục C | 0–360° |
| Chuyển động trục A | 0–90° |
| Độ nghiêng bàn làm việc tối đa | 0–85° |
| Kích thước bàn làm việc | 3.600 × 2.200 mm (141,7 × 86,6 in) |
| Tổng công suất | 33 kW (khoảng 44,3 mã lực) |
| Tổng trọng lượng | 5.000 kg (khoảng 11.023 lb) |
| kích thước tổng thể | 5.800 × 3.400 × 3.600 mm (khoảng 19,0 × 11,2 × 11,8 ft) |
Lưu ý cài đặt:Kích thước tổng thể không thể hiện toàn bộ khoảng trống vận hành cần thiết xung quanh máy. Xác nhận nguồn điện, khả năng tiếp cận địa điểm, điều kiện sàn, không gian tải, khoảng trống bảo trì và yêu cầu lắp đặt trước khi chuẩn bị xưởng.
HTQ700GL có phù hợp với xưởng của bạn không?
Máy phù hợp phụ thuộc vào công việc mà khách hàng của bạn thực sự yêu cầu. Một xưởng tập trung vào kích thước tấm hình chữ nhật có thể có các yêu cầu khác với xưởng thường xuyên chế tạo các bộ phận mặt bàn tùy chỉnh hoặc các mặt cắt đá không đều.
HTQ700GL có thể đáng cân nhắc nếu cửa hàng của bạn:
- Xử lý các vết cắt góc cạnh, đường viền cong hoặc các bộ phận đá có hình dạng tùy chỉnh.
- Cần điều khiển CNC và lập trình nhập CAD cho công việc dựa trên bản vẽ.
- Hoạt động với đá granit, đá cẩm thạch, đá nhân tạo, gạch hoặc các vật liệu xây dựng tương thích khác.
- Muốn đánh giá các hoạt động phay tùy chọn cho các ứng dụng phù hợp trên mặt bàn.
- Có diện tích sàn và công suất điện cần thiết cho máy.
Trước khi đưa ra quyết định mua hàng, hãy chuẩn bị một số bản vẽ đại diện. Bao gồm công việc cắt tiêu chuẩn, cắt góc và biên dạng không đều. Yêu cầu nhà cung cấp xác nhận cấu hình, dụng cụ và phương pháp xử lý phù hợp cho từng công việc.
Những điều cần kiểm tra trước khi yêu cầu báo giá
Chất liệu và độ dày
Xác định các vật liệu bạn xử lý thường xuyên nhất và cung cấp cả độ dày phôi điển hình và độ dày tối đa. Các vật liệu khác nhau có thể yêu cầu lưỡi dao và điều kiện làm việc khác nhau.
Kích thước bộ phận và yêu cầu cắt
Chia sẻ chiều dài, chiều rộng, độ dày, các góc cần thiết và chi tiết hồ sơ thông thường. Điều này giúp nhà cung cấp đánh giá liệu hành trình và cấu hình đề xuất của máy có phù hợp hay không.
Dụng cụ và chức năng tùy chọn
Chỉ định xem công việc của bạn cần cắt thẳng, cắt góc, biên dạng tùy chỉnh, tạo rãnh, phay hay đánh bóng. Xác nhận những chức năng nào yêu cầu thiết bị tùy chọn thay vì cho rằng mọi thao tác đều có trong cấu hình tiêu chuẩn.
Điều kiện phần mềm và nhà máy
Cung cấp bản vẽ CAD đại diện và xác nhận các định dạng tệp tương thích. Đồng thời kiểm tra khả năng tiếp cận máy, không gian lắp đặt sẵn có, các yêu cầu về điện và khoảng trống bảo trì.
Hỗ trợ sau bán hàng
Hỏi về hướng dẫn lắp đặt, đào tạo người vận hành, phụ tùng thay thế, tài liệu bảo trì và hỗ trợ kỹ thuật. Những chi tiết này cần được xem xét cùng với thông số kỹ thuật của máy và giá mua.
Câu hỏi thường gặp
HTQ700GL có thể xử lý những vật liệu gì?
Tài liệu sản phẩm liệt kê các tấm, gạch lát, đá cẩm thạch, đá nhân tạo, đá granit, sản phẩm xi măng và các vật liệu xây dựng khác cho các ứng dụng cắt và tạo hình phù hợp. Xác nhận khả năng tương thích với vật liệu và độ dày cụ thể của bạn trước khi đặt hàng.
HTQ700GL có hỗ trợ cắt góc không?
Đúng. Chuyển động của trục A được chỉ định là 0–90° và góc quay của trục C là 0–360°. Bàn làm việc có phạm vi nghiêng tối đa được chỉ định là 0–85°. Yêu cầu nhà cung cấp xác minh cấu hình cần thiết cho công việc dự định của bạn.
Máy có thể xử lý các khe hở bồn rửa và rãnh thoát nước không?
Các tác vụ gia công bổ sung này có thể được hỗ trợ bằng phụ kiện dao phay tùy chọn và dụng cụ phù hợp. Xác nhận tệp đính kèm, công cụ và cấu hình yêu cầu khi yêu cầu báo giá.
Máy được lập trình như thế nào?
Phương pháp lập trình được chỉ định là nhập CAD. Các định dạng tệp được hỗ trợ và yêu cầu phần mềm phải được xác nhận với nhà cung cấp.
Đường kính lưỡi tối đa là bao nhiêu?
Phạm vi đường kính lưỡi được chỉ định là 350–700 mm, khoảng 13,8–27,6 inch. Con số này tự nó không thiết lập độ sâu cắt tối đa.
Máy cần bao nhiêu không gian?
Kích thước tổng thể được liệt kê là 5.800 × 3.400 × 3.600 mm. Có thể cần thêm không gian để xử lý vật liệu, vận hành, bảo trì và tiếp cận an toàn. Yêu cầu bố trí cài đặt trước khi chuẩn bị trang web.
Thảo luận về yêu cầu cắt đá của bạn với Haineng
HTQ700GLMáy cưa cầu CNC 5 trụckết hợp điều khiển CNC, lập trình nhập CAD, phạm vi lưỡi cắt 350–700 mm, chuyển động đầu cắt có thể điều chỉnh và cấu trúc hàn cứng tích hợp. Cấu hình dao phay tùy chọn có thể mở rộng việc sử dụng nó cho các nhiệm vụ gia công mặt bàn phù hợp hơn.
Để xác định xem máy có phù hợp với nhu cầu sản xuất của bạn hay không, hãy chia sẻ loại vật liệu, kích thước phôi, các thao tác cần thiết và bản vẽ đại diện với Haineng. Sau đó, nhà cung cấp có thể giúp xác nhận cấu hình máy phù hợp và thiết bị tùy chọn.
